Allegro PCB Designer

고급 PCB 설계 도구로, 복잡한 회로 기판의 설계와 분석을 지원합니다. 이 도구는 고속 신호 설계, 전력 무결성 분석, 그리고 다중 기판 시스템 설계 등 다양한 기능을 포함하고 있어, 전자 제품 개발에 필수적인 솔루션입니다.

OrCAD PCB Designer Professional

Cadence OrCAD X PCB Layout은 끊임없이 진화하는 기술과 요구 사항을 지원하는 확장 가능한 인쇄 회로 기판(PCB) 설계 소프트웨어로, PCB 설계자가 축소되는 폼 팩터, 증가하는 신호 속도, 전력 및 성능 요구 사항에 부응할 수 있도록 합니다.

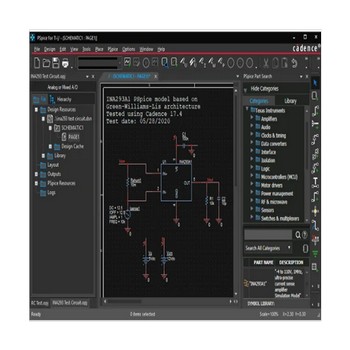

OrCAD Capture CIS for Windows

Cadence OrCAD X Capture는 전기 회로를 만들고 문서화하는 데 가장 널리 사용되는 회로도 캡처 소프트웨어입니다. 설계 요구 사항을 지원하기 위해 통합과 기능의 완벽한 조화를 제공합니다. 소프트웨어 내에서 수백만 개의 CAD 심볼, 풋프린트 및 3D 모델에 액세스하여 전기 엔지니어는 세부적인 다중 페이지 계층적 회로도, 변형이 있는 설계 버전을 빠르게 만들고, 깨끗한 BOM(자재 목록)을 생성할 수 있습니다. OrCAD X Capture 내에서 PSpice와 Live BOM을 강력하게 통합하면 회로 동작과 잠재적인 공급망 위험에 대한 통찰력을 제공하여 엔지니어가 설계 프로세스 전반에 걸쳐 정보에 입각한 결정을 내릴 수 있습니다. 실시간 전기 규칙 검사(ERC), 통합 구성 요소 데이터베이스, 제약 관리 시스템 및 레이아웃 전 신호 무결성 분석에 대한 액세스를 활용하여 후반 단계의 설계 변경을 제거하고 보다 안정적이고 효율적인 전자 시스템을 만드십시오.

OrCAD Pspice Designer Plus

고급 회로 시뮬레이션 및 분석 소프트웨어로, 아날로그 및 혼합 신호 회로의 설계와 검증을 지원합니다. 주요 특징: 포괄적인 시뮬레이션 기능: 아날로그 및 디지털 회로의 동작을 정확하게 모델링하고 분석할 수 있습니다. 광범위한 모델 라이브러리: 다양한 제조사의 부품 모델을 포함한 방대한 라이브러리를 통해 현실적인 시뮬레이션이 가능합니다. 고급 분석 도구: 민감도 분석, 최적화, 몬테카를로 시뮬레이션 등을 통해 설계의 성능과 신뢰성을 평가할 수 있습니다. MATLAB/Simulink 통합: MATLAB 및 Simulink와의 연동을 통해 시스템 수준의 시뮬레이션이 가능합니다.

OrCAD PCB Designer with PSpice

통합 전자 설계 자동화(EDA) 소프트웨어로, 회로도 작성, PCB 설계, 그리고 아날로그 및 혼합 신호 시뮬레이션을 하나의 플랫폼에서 수행할 수 있습니다. 주요 특징: 회로도 작성: OrCAD Capture를 통해 직관적이고 효율적인 회로도 작성을 지원합니다. PCB 설계: 고급 PCB 레이아웃 기능을 제공하여 복잡한 회로 설계를 용이하게 합니다. PSpice 시뮬레이션: 업계 표준의 PSpice 시뮬레이터를 통해 아날로그 및 혼합 신호 회로의 정확한 시뮬레이션과 검증이 가능합니다. 통합 설계 환경: 회로도 작성부터 시뮬레이션, PCB 설계까지의 통합 워크플로우를 제공하여 생산성을 향상시킵니다.

OrCAD Capture CIS Option

CIS allows designers to search, identify, and populate the design with preferred parts. With easy access to company component databases and part information, designers can reduce the amount of time spent researching needed parts.

OrCAD PCB Designer Standard

인쇄 회로 기판(PCB) 설계 소프트웨어로, 회로도 작성부터 PCB 레이아웃까지의 통합 설계 환경을 제공합니다. 주요 특징: 통합 설계 환경: 회로도 작성과 PCB 레이아웃을 하나의 플랫폼에서 수행할 수 있어 설계 효율성을 높입니다. 자동 배선 기능: 선택한 네트(Net)에 대한 자동 배선 및 Fanout 자동 생성을 지원하여 설계 시간을 단축시킵니다. 실시간 DRC(Design Rule Check): 설계 과정에서 실시간으로 디자인 규칙 검사를 수행하여 오류를 사전에 방지합니다. 3D 시각화: 3D 보기를 통해 설계된 PCB의 실제 모습을 미리 확인할 수 있습니다. PSpice Basic 포함: 기본적인 회로 시뮬레이션 기능을 제공하여 설계 검증을 지원합니다.

OrCAD PCB Designer Pro with Pspice

빠르고 직관적인 PCB 회로도 설계 솔루션 / 종합 PCB 솔루션 진보된 배치 및 라우팅 기술

Pspice SLPS Option

기능 이름 설명과도 분석 시간 영역 분석한 정상 상태 조건에서 다른 정상 상태 조건으로 변화할 때 설정된 시간 도메인에서 회로의 응답을 분석합니다. 시간의 함수로 전압 또는 전류 그래프를 봅니다.연기 분석 구성 요소의 신뢰성을 보장하세요회로의 모든 구성 요소가 안전한 작동 한계 내에서 작동하는지 확인하세요. 구성 요소가 전압, 전류, 전력 및 온도의 변화에 ​​어떻게 반응하는지 분석하세요.민감도 분석 중요한 구성 요소 식별회로 성능 목표에 가장 큰 영향을 미치는 구성 요소 매개변수를 식별합니다. 전체 회로의 구성 요소 동작을 분석하면 수율 대 비용 트레이드오프를 쉽게 평가하여 비용 효율성을 극대화하는 데 도움이 됩니다.몬테카를로 분석 제조 수율 계산다양한 조건에서 회로의 동작을 예측하여 수율과 비용의 균형을 맞춥니다. 고급 통계 분석은 더 엄격한 구성 요소 허용 오차가 설계와 회로 성능을 개선하는지 여부를 평가하는 데 도움이 됩니다.최적화 아날로그 회로 최적화고유한 설계 요구 사항과 성능 목표를 충족하도록 회로를 조정하세요. 최상의 구성 요소 또는 시스템 값을 쉽게 찾으세요.MATLAB 통합 전기-기계 공동 시뮬레이션MathWorks MATLAB/Simulink와 PSpice의 원활한 양방향 통합을 통해 하나의 통합된 환경에서 전기 회로와 기계, 유압 및 열 블록을 쉽게 시뮬레이션할 수 있으므로 실제 응용 프로그램을 에뮬레이션할 수 있습니다.

PSPice Advanced Analysis Option

Cadence® PSpice® is a full-featured, native analog and mixed-signal circuit simulator. Used in conjuction with PSpice A/D, PSpice Advanced Analysis tools help designers improve yield,and reliability of their designs.
